Решение по водяному резанию для подготовки образцов для растяжения с использованием HEAD WATERJET

Название компании: Дочерняя компания австралийской сталелитейной группы в Китае

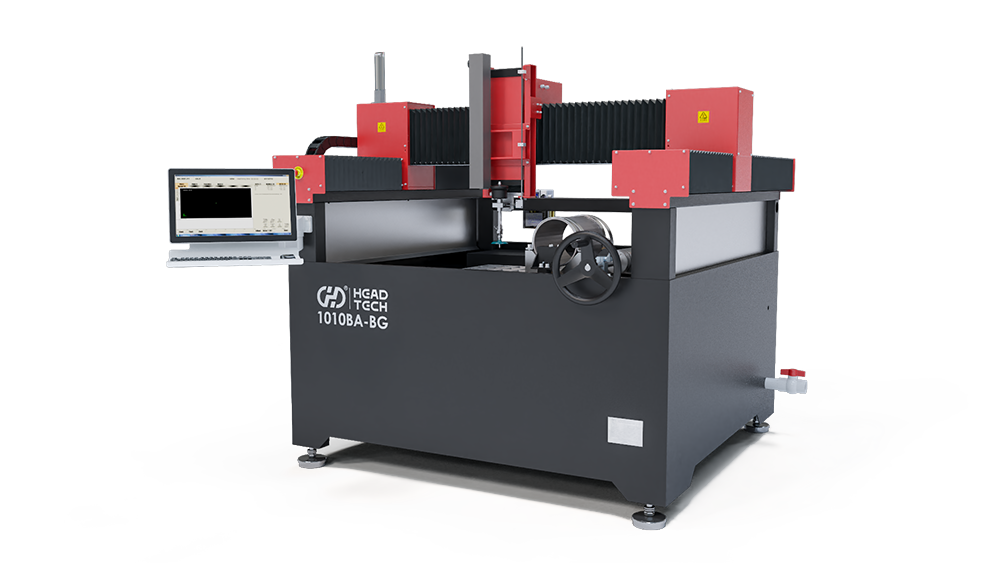

Модель водяного резака: HEAD1010BA-BG

Клиентский фон:

Этот клиент является дочерней компанией австралийской сталелитейной группы в Китае, занимающейся производством и продажей круглых и квадратных стальных труб, каналов, стальных листов и других продуктов. Компания регулярно проводит отбор проб для тестирования растяжения продукции.

Требования клиента:

Клиенту требуется решение для бездефектного анализа материалов и контроля качества, которое может выполнить точную резку, сохраняя оригинальную структуру и химический состав образцов.

Проектное решение:

Компания HEAD разработала решение, основанное на особенностях холодной резки водяного резака, подходящее для бездефектной подготовки образцов. Это оборудование может точно резать образцы, сохраняя их исходную структуру и химический состав.

Интегрированная конструкция: Удобна для установки, улучшает послепродажное обслуживание и упрощает потребности в перемещении оборудования в будущем.

Функция лазерного измерения высоты для обеспечения точности: Автоматическое измерение высоты, создание траектории сканирования в соответствии с предварительно заданными параметрами изделия. Система может автоматически зафиксировать исходную точку сканирования и затем быстро и непрерывно сканировать по заранее заданной траектории, при этом лазерный датчик точно возвращает местоположение.

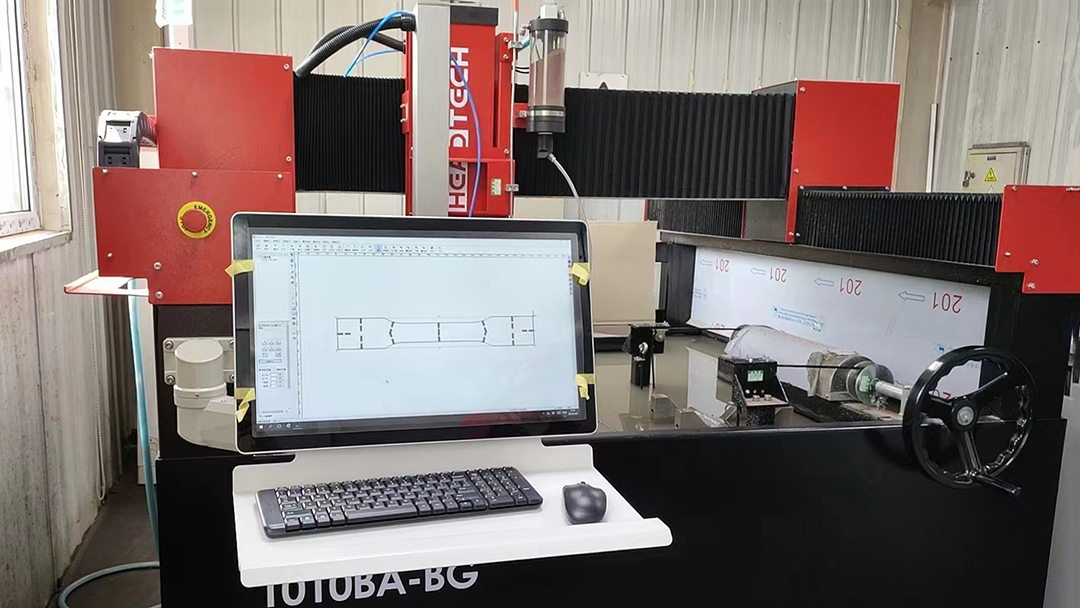

Индивидуальная конструкция для зажима труб для выполнения резки:

a. V-образная опора внизу: Используется для центрирования труб, легко заменяется для адаптации к разным моделям и диаметрам труб.

b. Конструкция зажима трубного конца: Одна сторона фиксируется, а другая подвижна, с пневматическим приводом для регулировки хода, предназначена для зажима труб.

c. Фиксированная V-образная опора и конструкция зажима трубного конца, с возможностью ручного подъема и опускания, обеспечивает погружной способ резки, улучшая качество резки и снижая уровень шума.

Уменьшение этапов процесса: Эффективно сокращает этапы обработки для взятия проб, не требуя дополнительной обработки.

Повышение производительности: Производительность увеличена на 50%.

Обеспечение целостности материала и качества поверхности: Применяется метод резки с образованием "гантелей", который сохраняет целостность структуры материала и качество его поверхности.

Заключение:

Клиент остался очень доволен водяным резаком для бездефектного тестирования образцов от компании HEAD. Они подчеркнули высокую эффективность, точность и стабильность оборудования, а также улучшение производительности и точности проверки продукции.

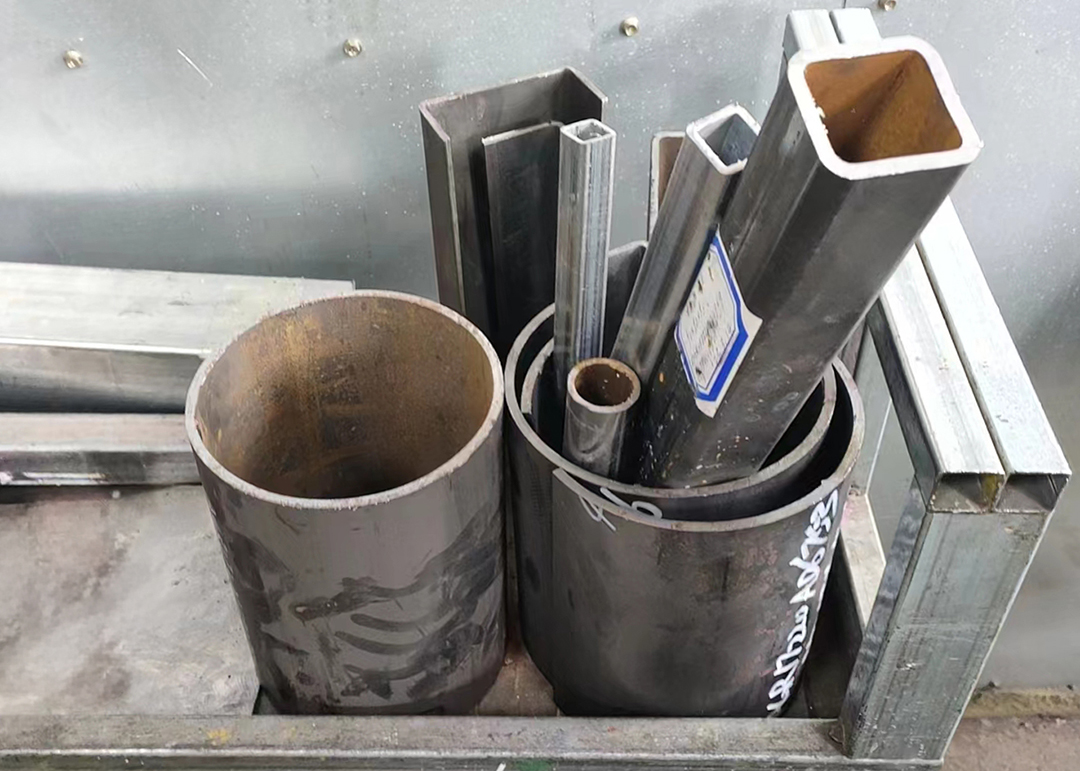

Трубка клиента, ожидающая отбор проб

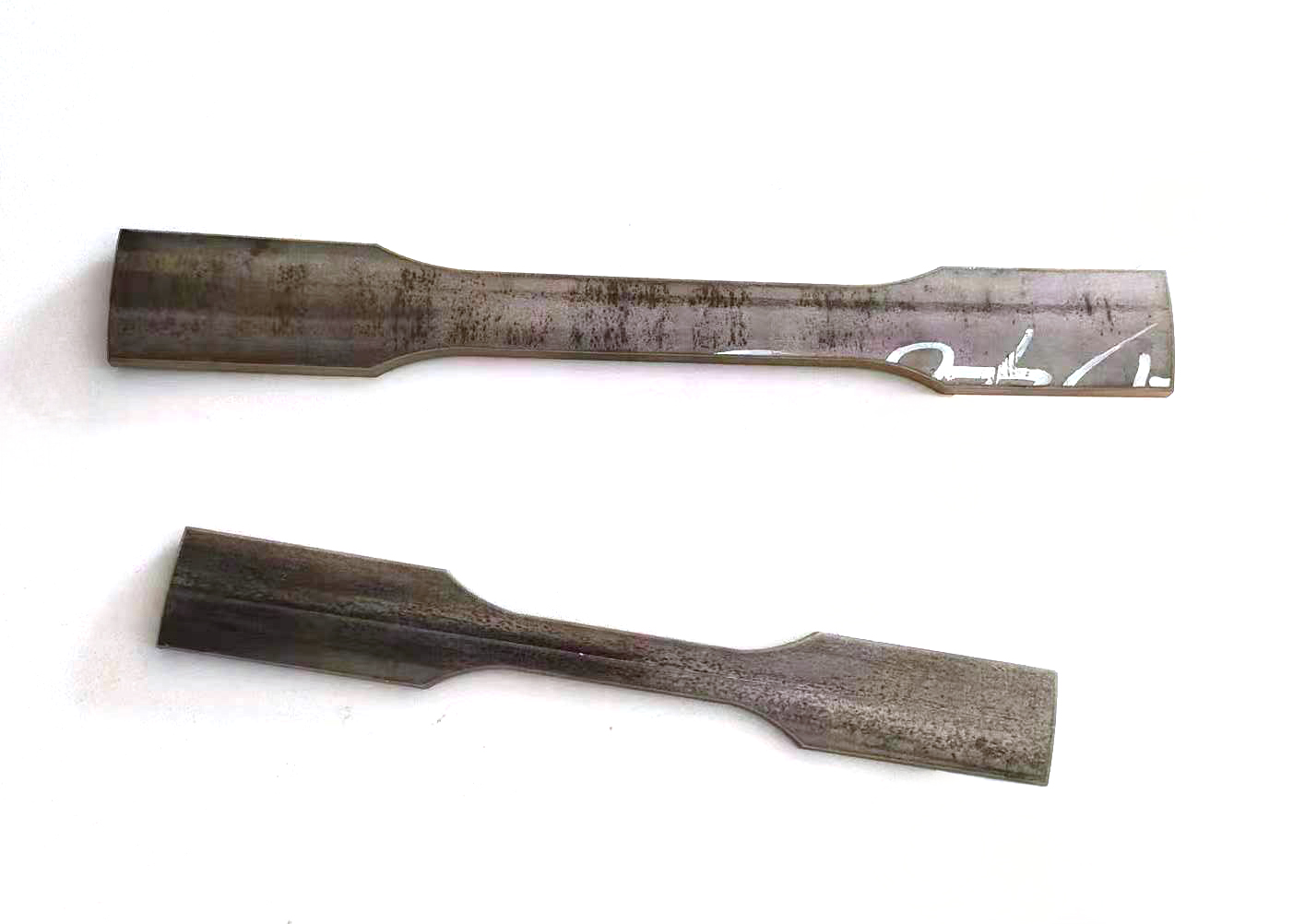

Готовые образцы, вырезанные с помощью водяного резака HEAD для подготовки образцов для растяжения
