Гидроструйный станок - обязательное оборудование для перерабатывающего цеха, которое является выбором всех клиентов.
Следуя за последними разработками на рынке, мы активно предлагаем станки для гидроабразивной резки с ЧПУ. Широко используемый для резки мягких и твердых материалов, предлагаемый станок пользуется высоким спросом у покупателей.
ОбщениеПреимущества гидроабразивной резки:
1. Многообразие обрабатываемого материала
2. Высокое качество и точность
3. Толщина резки обрабатываемого материала
4. Отсутствие термической деформации и оплавлений на краях реза
5. Существенно меньшие потери материала
6. Удобные условия оплаты---Возможна оплата на различных условиях в том числев рассрочку, либо через лизинг
7. Комплексный подход к каждой задаче---Поставляем оборудование исходя из технической задачи клиента, что обеспечивает 100% результат работы наших станков
8. Гарантийная и постгарантийная поддержка---Мы предоставляем расширенную гарантию сроком до 3-х лет и осуществляем постгарантийное обслуживание по договору
9. Онлайн поддержка оборудования---Мы контролируем качество работы нашего оборудования дистанционно
10. Безупречная репутация---Мы тщательно следим за тем, чтобы наш клиент всегда был доволен
Особенности конструкции:
1. Координатный стол с ванной из стали толщиной 5 мм и высотой 700 мм.
2. Система перемещения. Высокоточный серводвигатель Yaskawa обладает надежным управлением, высокой скоростью и устойчивой работой, а также ШВП и линейные направляющие с автоматической системой смазки , которые гарантируют точность передачи, высокое качество и продолжительный срок службы.
3. Мультипликаторный насос высокого давления. Благодаря ему и создается необходимое давление для того, чтобы вода стала высокоточным резаком. Оснащен дополнительной системой фильтрации воды, защитой по уровню воды и давлению.
4. Система ЧПУ. Легкое управление графическим интерфейсом и процессом резки в режиме реального времени.
5. Режущая головка. В режущей головке энергия водяной струи под высоким давлением используется для ускорения частиц абразива и позволяет обрабатывать различные материалы гидрообразивной струей высокого давления.
6. Автоматическая система подачи абразива. Система непрерывной подачи абразива к резервуару на станке, служит для транспортировки абразива к режущей головке станка. Передача абразивной смеси осуществляется с помощью цифрового устройства, которое способно значительно увеличить эффективность.
Установка гидроабразивной резки компании "HEAD" является промышленным оборудованием, способным обрабатывать широкий спектр твёрдых и мягких материалов. Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абрзивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, стекла, камня. Гидроабразивная резка является наиболее подходящим способом обработки для материалов чувствительных к высоким температурам.

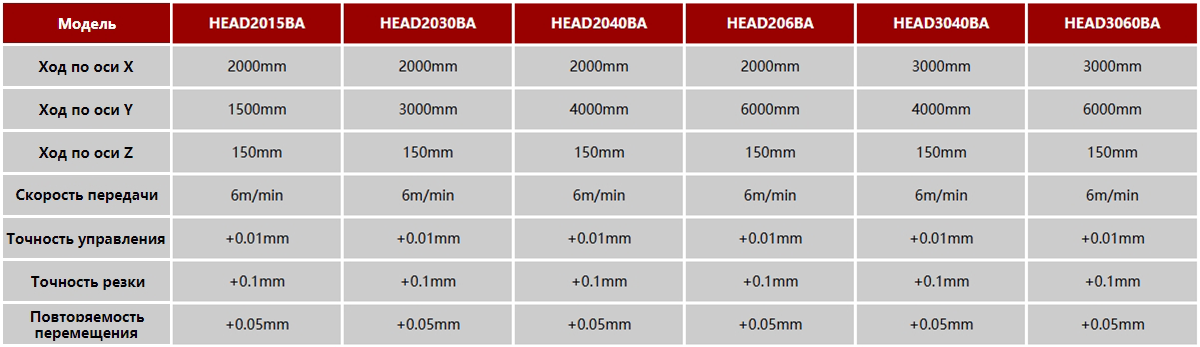

Станки гидроабразивной резки "HEAD" разделяются на портальный и консольный типы. Ниже представлена стандартная портальная установка

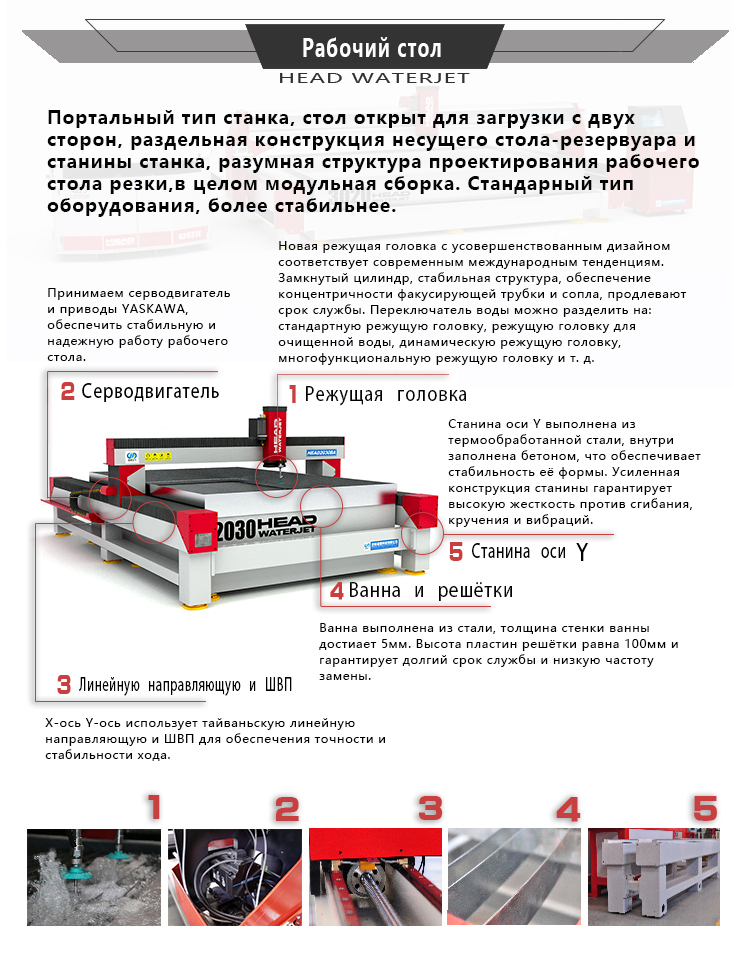

1.Рабочий стол
Ванна Постоянно наполнена водой и предназначна для гашения остаточной энергии водяной струи, а также снижения шума. Разумная структура ванны и станины, не мешает ШВП и направляющим. Ванна выполнена из стали, в Китае только наша толщина стенки резервуара достиает 5мм. | |
Высота пластин решётки равна 100мм и гарантирует долгий срок службы и низкую частоту замены. | |
Станина оси Y Выполнена из термообработанной стали, внутри заполнена бетоном, что обеспечивает стабильность её формы. Усиленная конструкция станины гарантирует высокую жесткость против сгибания, кручения и вибраций. | |
На осях Z находится cтруктура из двойных направляющих и четырёх ползунов, обеспечивающих хорошую стабильность и высокую точность. | |
Все оси X Y пользуют линейную направляющую и шарико-винтовые передачи от марки из Тайвани. | |
Поперечина Х оси рабочего стола выполнена из прессованного алюминиевого сплава. Её характеристики - лёгкий вес, высокая интенсивность, хорошее сопротивление давлению и высокая точность. Наша компания использует алюминиевый сплав номер 6063, толщина станины достигает 8мм. | |
Опоры на осях Y имеют съёмное смотровое окно, благодаря которому удобно осуществлять техническое обслуживание и ремонт серводвигателя. |
2.Насос высокого давления
![]() | Макс. рабочее давление: 420Mpa Рабочее давление: 370-390Mpa Макс. давление масла: 21Mpa Макс. расход воды: 3.7LPM Питание: 380V/3P/50Hz Мощность системы: 37KW Максимальный диаметр сопла: 0.33мм |
Главные детали мультипликатора произведены в Америке("Аccustream"), гарантируя передовую разумную структуру и высокую стабильность давления. | |
Оснащен трехфазный асинхронный двигателем Siemens. | |
PLC В целом управляет и координирует, произвден в Японии ("OMRON") | |
Двойной фильтр, произведенный в Японии, обеспечивает хороший эффект фильтрации и гаратнирует качество воды. |

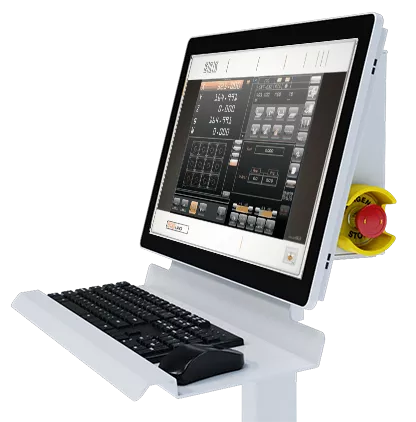

3.Стойка ЧПУ
Программное обеспечение "WEIHONG" Специальное программное обеспечение для станка гидроабразивной резки марки "WEIHONG" создано в Шанхае. Функции Weihongyun® «Управление производством» и «Оценка производительности» предоставляют систему управления производством в облаке (MES), которая дает предприятиям хороший инструмент для повышения производительности персонала и эффективности оборудования. Функция «техническое обслуживание оборудования» предоставляет предприятиям различные виды статистики аварийных сигналов, управление расходными материалами, управление инструментами и другие рабочие функции, что очень помогает обслуживанию и доступности оборудования. | |
Программное обеспечение IGEMS (Опция) IGEMS — это модульная CAD/CAM/NEST система. Программа включает в себя большое количество модулей, помогающих решать многие задачи по резке. Преимущества: 1. Качественный CAD; 2. Хороший дизайн; 3. Открытая технологическая база данных; 4. Модуль для 5X резки; 5. Множество языковых версий; 6. Беспроблемная поддержка со стороны производителя; 7. Имеет параметры резки по разным материалам и их толщине, можно задать разумную скорость резки, что очень удобно для оператора. | |
Промышленный компьютер управления "WEIHONG". | |
Электронные компоненты от "Schneider". | |
Электромотор и серводвигатель от "YASKAWA". | |
Всестороннее колесо помогает удобно передвигать стол управления. |
4. Cистема автоматической подачи абразива
Высокая
производительность резки достигается благодаря ускоренной и равномерной
подаче абразива, а также автоматическому контролю над всем процессом
подачи абразива. | |
Новый тип управления подачей абразива очень надёжен и решает вопрос по рефлюксу воды и пробке абразива, а также по регулированию количества абразива. |
Применение гидроабразивной резки
Станки гидроабразивной резки широко применяются в таких сферах, как:
· Машиностроение;
· Авиационная промышленность;
· Космическая сфера;
· Инструментальная промышленность;
· Военное дело;
· Обработка камней.

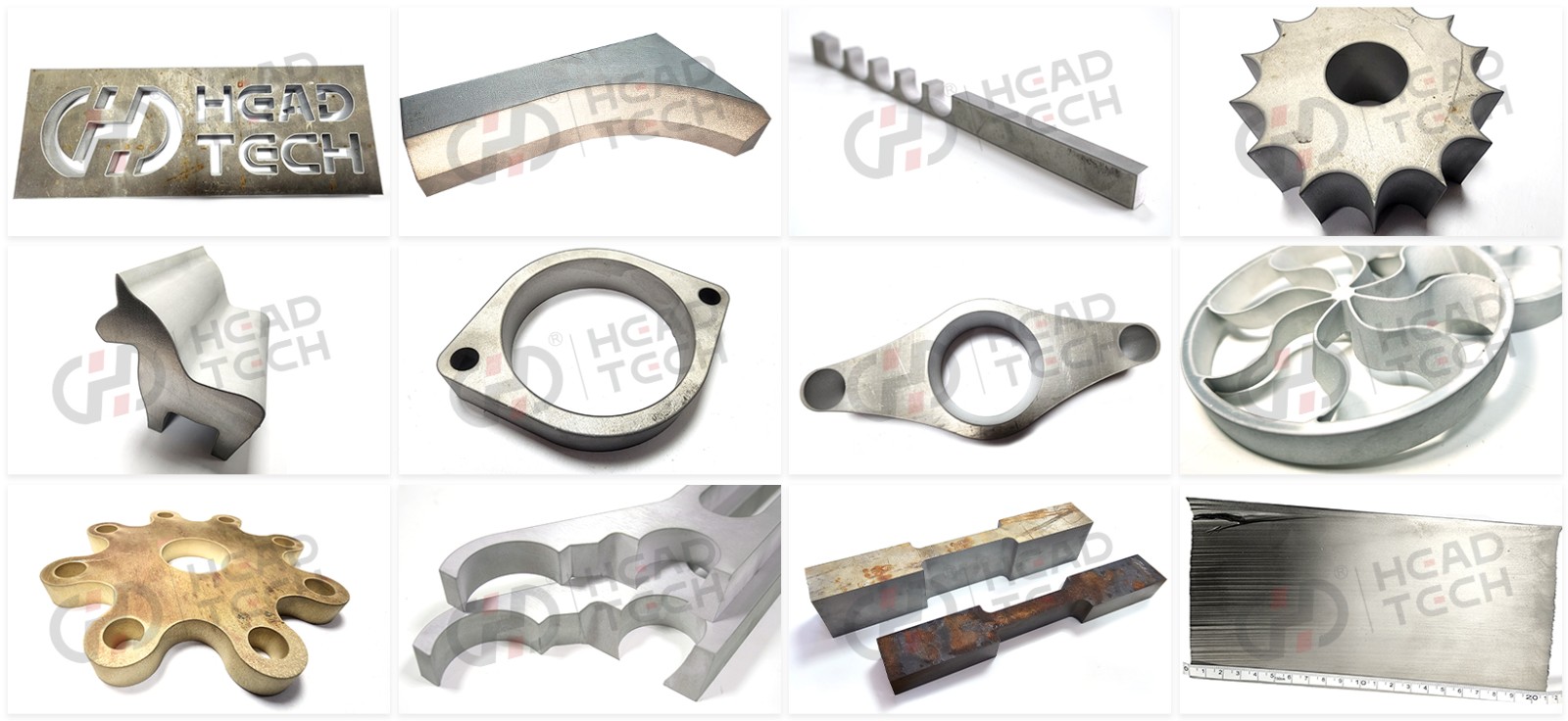

Гидроабразивная технология предусматривает обработку разных материалов посредством их обычного раскроя или резки фигур по контуру. Гидроабразивные станки могут резать такие материалы, как:
· Пластик;
· Металл (черный, цветной, сплав);
· Труднообрабатываемые сплавы;
· Стекло (триплекс, армированное, бронированное, стеклотекстолит и другие виды);
· Камни (искусственные и природные);
· Композиционные изделия;
· Прозрачные и пористые изделия;
· Керамическая плитка и керамогранит;
· Бетон и железобетон;
· Сэндвич-панели и сотовые конструкции.
Наш сервис:
Техническое обслуживание бесплатно в течение 12 месяцев.
Мы предоставляем расходные материалы по агентской цене.
После покупки станка вам доступны 24 часа онлайн-сервиса и бесплатная техническая поддержка.
Станок регулируется перед поставкой, рабочий диск включается в комплект поставки. Если у вас появятся какие-либо вопросы, смело обращайтесь к нам.
Мы предоставляем инструкцию по эксплуатации и видео для установки программного обеспечения и использования станка, также мы отправляем профессионального специалиста на фабрику клиента и проводим недельную подготовку, включая обучение принципу работы станка, автоматическое рисование САПР, решение общих проблем и т. д.
